Hierarchische Baugruppen sind Baugruppen wie beispielsweise Armaturen, die sich aus Unterbaugruppen wie Ventilen und Bedienelementen zusammensetzen. Flühs hat jahrzehntelange Erfahrung in der Fertigung von hochwertigen Baugruppen für die Sanitär- und Haustechnik, die sich durch Langlebigkeit und Flexibilität auszeichnen.

Beratung vereinbaren

Bei Fragen zu unseren Baugruppen in der Ventil- und Sanitärtechnik wenden Sie sich gern an info@fluehs.de oder rufen Sie uns an unter +49 2351 975-0.

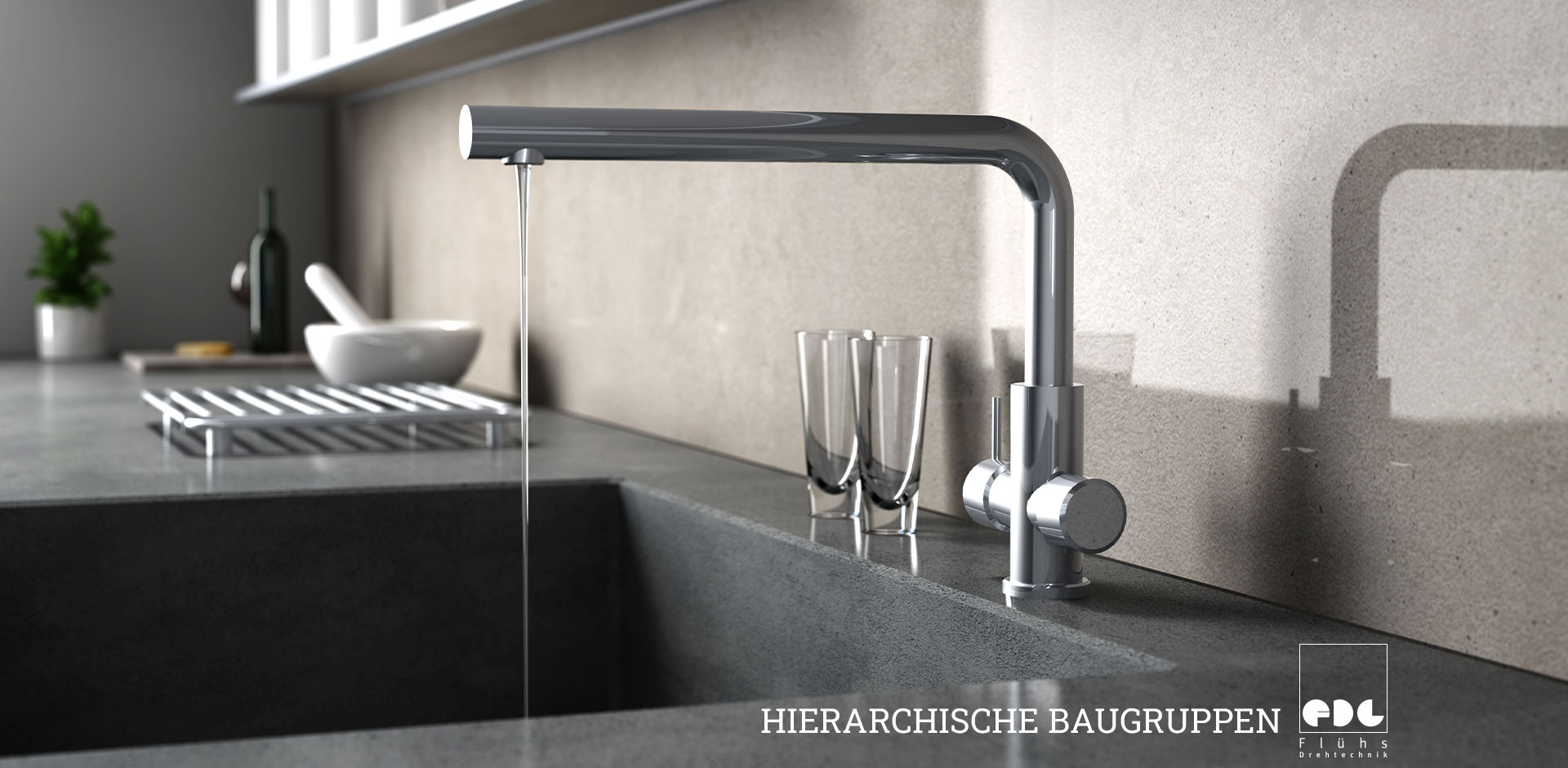

Hierarchische Baugruppen ermöglichen eine übersichtliche Einteilung des Fertigungsprozesses, wodurch sich unternehmensinterne Abläufe in Beschaffung, Fertigung und Montage optimieren lassen. Eine Armatur ist ein Beispiel für eine hierarchische Baugruppe, da sie sich in Unterbaugruppen gliedern lässt. Eine Armatur besteht aus einem Armaturenkörper, aus einem Ventil, einem Bedienelement (z.B. einem Griff) und gegebenenfalls weiteren Unterbaugruppen.

In diesem Text geben wir grundlegende Informationen zu hierarchischen Baugruppen und erklären sie anhand von praktischen Beispielen.

Was sind hierarchische Baugruppen?

Hierarchische Baugruppen sind Baugruppen mit verschiedenen hierarchischen Baugruppenebenen, deren einzelne Komponenten Unterbaugruppen bilden. Die Unterbaugruppen einer hierarchischen Baugruppe fügen sich zu einer Hauptgruppe zusammen.

Die Unterteilung in verschiedene Baugruppen erleichtert die Einteilung und Taktung des Fertigungsprozesses. Komplexe Strukturen werden so übersichtlicher und lassen sich einfacher verwalten. Dies ermöglicht eine schnelle und effiziente Fertigung, weil Prozesse basierend auf den Baugruppenhierarchien strukturierbar sind und die einzelnen Herstellungs- und Montageschritte sinnvoll aufeinander abgestimmt werden.

Die höchste Baugruppe in der Baugruppen Hierarchie wird als Hauptbaugruppe bezeichnet. Die Hauptbaugruppe ist die fertig montierte Komponente, beispielsweise ein Ventil im Falle von Flühs oder eine komplette Armatur im Falle eines Armaturenherstellers. Ausgehend von der Hauptbaugruppe ergeben sich weitere Unterbaugruppen, die wiederum aus weiteren Baugruppen oder mehreren Einzelbauteilen bestehen.

Jede hierarchische Baugruppe erfüllt eine bestimmte Funktion innerhalb des fertigen Produkts oder der kompletten Hauptbaugruppe. Ein Ventil besteht in der Regel aus mehreren Komponenten, die sich in Unterbaugruppen gliedern lassen.

Ein Flühs Motion Umsteller besteht beispielsweise aus einer Bodenplatte, in die Dichtungen und Stützringe montiert werden. Die fertige Bodenplatte sorgt als Teil des Ventils für die notwendige Dichtheit zum Armaturengehäuse. Während der Montage wird die Bodenplatte mit weiteren Komponenten bzw. Unterbaugruppen zusammengesetzt zum fertigen Ventil. Der Flühs Motion Umsteller als Teil einer Duscharmatur steuert die Verteilung des Wassers auf verschiedene Abgänge und regelt den Durchfluss. Flühs bietet Thermostatventile, Absperrventile, Mischventile und Umsteller an, die sich sowohl für Unterputz- als auch Aufputzkonstruktionen eignen.

Es gibt verschiedene Beispiele für hierarchische Baugruppen, die im folgenden Abschnitt beschrieben werden.

Welche hierarchischen Baugruppen gibt es?

Es gibt hierarchische Baugruppen, wie z.B. Ventile, Duscharmaturen und Sensorarmaturen, die aus mehreren Unterbaugruppen bestehen und sich in eine Hauptbaugruppe einfügen lassen.

Ventil oder Ventiloberteil

Ein Ventil ist der zentrale Bestandteil einer Armatur und dient zur Regelung und Steuerung des Durchflusses von Wasser oder anderen Flüssigkeiten in Rohrleitungen. Ein Ventil enthält in der Regel als Hauptbaugruppe weitere Unterbaugruppen. Die Begriffe Ventil und Ventiloberteile werden teilweise synonym verwendet. Das Ventiloberteil gliedert sich unter Umständen in weitere Baugruppen, die ihrerseits aus weiteren Unterbaugruppen oder Einzelkomponenten bestehen können. Typischerweise besteht ein Ventil aus einer Ventilspindel, einem Kopfstück, einem Dichtkegel oder keramischen Dichtscheiben sowie weiteren Dichtelementen zur Abdichtung zum Armaturenkörper.

Eine komplette Armatur entsteht durch die Kombination mit weiteren Komponenten oder separaten weiteren Baugruppen wie bspw. Rückflussverhinderern, Ventilen wie bspw. einem Thermostatventil oder einem Umsteller sowie einem Armaturenkörper. Flühs stellt auf Basis des eigenen Produktspektrums individuell nach Kundenwunsch gefertigte Ventile her, die vorwiegend in Sanitär- und Haustechnik eingesetzt werden. Die Classic- und Lifetime Oberteile von Flühs lassen sich flexibel in verschiedenen Nutzungsszenarien anwenden und verkaufen sich jährlich jeweils im zweistelligen Millionenbereich.

Duscharmaturen

Duscharmaturen sind Bauteile zur Regelung, Volumenstromsteuerung sowie zur Temperatureinstellung des Wasserstroms in der Dusche. Duscharmaturen bestehen aus einem Armaturenkörper, einem oder mehreren Ventilen, Bedienelementen wie Griffen, Hebeln oder (Dreh-) Knöpfen und Ausläufen (z.B. Kopfbrause oder Handbrause). Man unterscheidet zwischen Unterputz- und Aufputzarmaturen. Unterputzarmaturen werden in der Wand verbaut. Da der Körper in diesem Fall nicht sichtbar ist, bestehen diese Armaturen zumeist aus unbeschichteten Ventilkörpern und einer Rosette, die als Abdeckung zur Wand hin den Blick auf die eigentliche Armatur versperrt. Aufputzarmaturen werden auf die entsprechenden Anschlüsse in der Wand montiert. Als Sichtteil ist hierbei auch der eigentliche Armaturenkörper beschichtet (z.B. verchromt).

Weit verbreitet unter den Duscharmaturen sind Thermostatarmaturen, Armaturen mit Einhebelmischern und Zweigriffarmaturen. Bei Thermostatarmaturen und Armaturen mit Einhebelmischern werden Kalt- und Heißwasser in einem Ventil gemischt und mittels eines zweiten Ventils (eines Umstellers) dann gegebenenfalls auf die jeweiligen Auslässe verteilt. Thermostatarmaturen haben 2 Griffe. Ein Griff der Thermostatarmatur dient zum Einstellen der Temperatur und ein Griff dient zum Öffnen bzw. Schließen oder zum Verteilen auf verschiedene Auslässe. Duscharmaturen mit Einhebelmischern haben einen Griff zum Öffnen und Schließen des Wasserflusses und gleichzeitigem Einstellen der Temperatur. Zweigriffarmaturen verfügen über einen Griff zum Öffnen und Schließen des Kaltwassers und einen Griff zum Öffnen und Schließen des Heißwassers.

Waschtischarmaturen

Eine Waschtischarmatur ist eine Armatur, die den Wasserdurchfluss steuert und reguliert und mit der sich ggf. die Wassertemperatur über einen Hebel oder Griff einstellen lässt. Waschtischarmaturen sind in öffentlichen Räumen häufig als Sensorarmaturen konzipiert, während in privaten Haushalten Einhebelmischer oder Zweigriffarmaturen eingesetzt werden. Waschtischarmaturen bestehen aus einem Armaturenkörper, Ventilen (z.B. Mischventile oder einfache Absperrventile), den jeweiligen Bedienelementen (Griff, Griffe oder Hebel oder Drehrad) und ggf. einem (Infrarot-)Sensor.

Sensorarmaturen

Sensorarmaturen sind Armaturen, in denen ein elektronischer Sensor, der auf Annäherung z.B. mittels Infrarot-Technologie reagiert, den Wasserfluss in Kraft setzt. Sensorarmaturen bestehen aus einem Armaturenkörper, einer Sensorbaugruppe, z.B. mit Infrarot (IR)-Sensor, einem Ventil mit einem Magnetventil und einer Elektronikeinheit zur Steuerung des Ventils. Der Vorteil einer Sensorarmatur ist, dass zur Bedienung keine Berührung an der Armatur notwendig ist. Die berührungslose Bedienung von Sensorarmaturen stellt einen wichtigen hygienischen Vorteil dar. Ein weiterer Vorteil von Sensoramaturen ist, dass sie sehr wassersparend sind, da sie den Durchfluss durch den verbauten Sensor selbst öffnen und schließen. Das Flühs Progressiv Ventil als Alternative zu den verbreiteten Magnetventilen ist neben anderen Flühs Ventilen ein gängiges Ventil in elektronisch gesteuerten Armaturen und ermöglicht eine präzise Regelung über alle Lebenszyklusphasen hinweg.

Ventilantrieb

Der Ventilantrieb ist ein Antrieb zur Steuerung und maschinellen Betätigung eines Ventils, z.B. über einen Elektromotor. Ein Ventilantrieb ist beispielsweise ein Elektromotor oder eine pneumatische Einheit, die über einen Anschluss zum Ventil oder Ventiloberteil entsprechend verbunden wird. Neben pneumatischem oder elektromotorischem Antrieb stellt auch der mechanisch zu betätigende Griff einer Armatur eine Art Ventilantrieb dar.

Beratung vereinbaren

Hierarchische Baugruppen von Flühs

Hierarchische Baugruppen von Flühs sind auf verschiedene Nutzungsszenarien und Einbausituationen ausgelegt, sodass die einzelnen Baugruppen multifunktional einsetzbar sind.

Das Classic Oberteil ist ein Standard-Oberteil mit Kegeldichtung und wird u.a. in Zweigriffarmaturen für Dusch-, Waschtisch- oder Küchenarmaturen verbaut. Das Classic-Oberteil zeichnet sich durch eine lange Lebensdauer unter Beibehaltung zuverlässigster Funktion und geräuscharmen Betrieb gemäß Geräuschklasse 1 nach DIN 4109 aus.

Oberteile mit keramischen Dichtscheiben wie die Lifetime Oberteile, die Progressiv und Promix Serien sind die technische Basis für zahlreiche Armaturen, z.B. Einhebelmischer, Zweigriffarmaturen oder elektronisch gesteuerte Armaturen und bieten einen weiten Gestaltungsspielraum. Diese Oberteile sind in zahlreichen Ausführungen mit verschiedensten und kundenindividuellen Spezifikationen erhältlich.

Eine sehr komplexe Ventileinheit mit mehreren hierarchischen Unterbaugruppen ist THEBOX von Flühs. THEBOX ist eine elektronische Mischereinheit mit einer Flühs Thermostatkartusche zur Temperaturregelung, einem Lifetime-Ventiloberteil zur Durchflussregulierung und Absperrung und einem Motion-3-Wege-Umsteller. Die 3 Ventile sind in einem Gusskörper mit einem Temperatursensor verbaut. Der Durchfluss lässt sich vollständig über eine Softwareschnittstelle regulieren.

Die hierarchischen Baugruppen von Flühs eignen sich durch ihre Flexibilität, ihre hochwertige Qualität und individuelle, auf den Kunden zugeschnittene Verarbeitung für Trinkwasser-Sanitärarmaturen auf der ganzen Welt.
