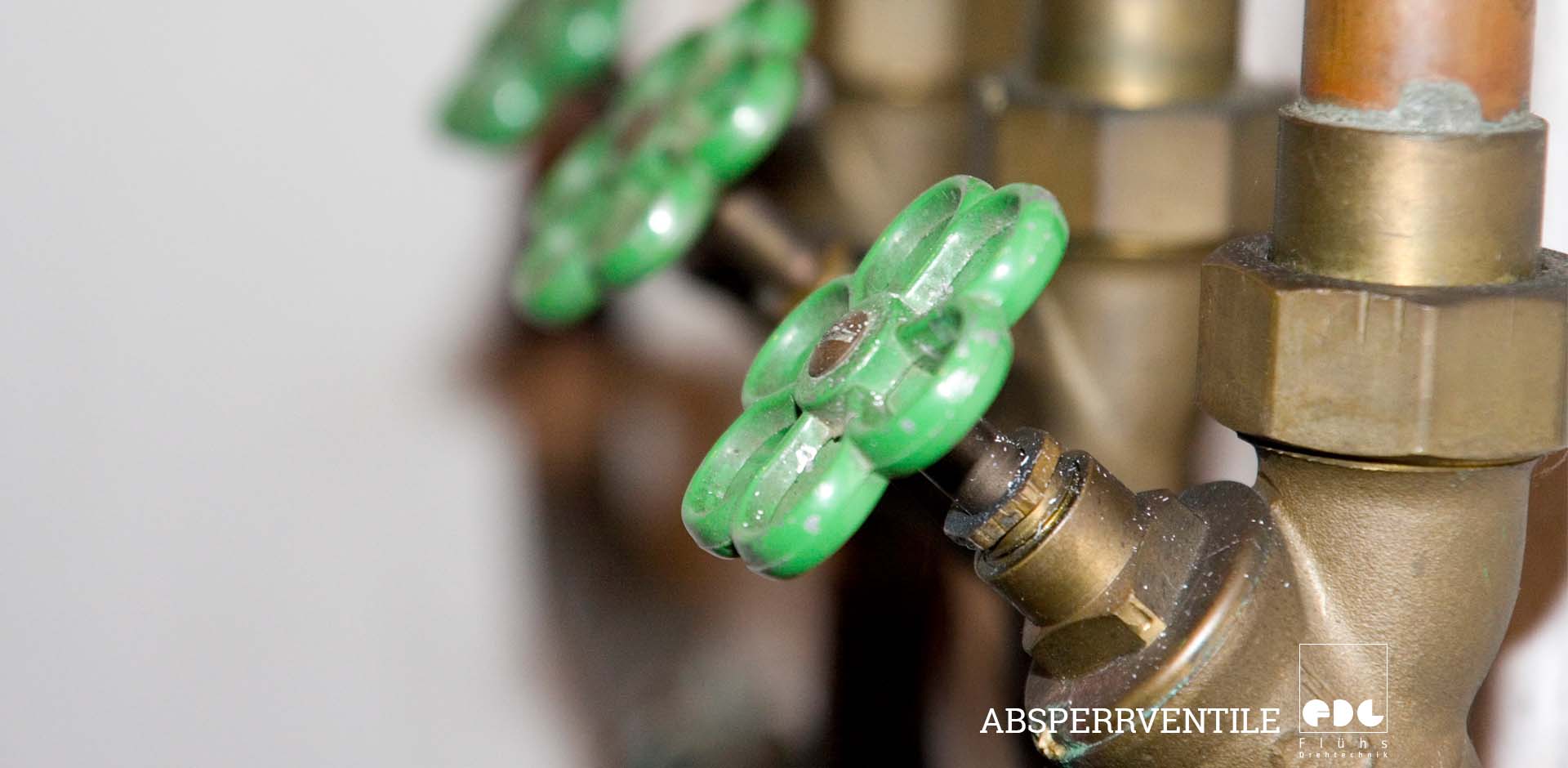

Flühs stellt hochwertige Absperrventile in Klein-, Mittel- und Großserie her, die in Trinkwasser- und Heizungssystemen aller Art eingesetzt werden. Absperrventile sind unverzichtbare Komponenten in der SHK- und Energietechnik, um den Durchfluss präzise zu steuern.
Flühs Drehtechnik hat mehr als 50 Jahre Erfahrung in der Fertigung von Absperrventilen und anderen Ventiltypen für Sanitäranwendungen. Wir verfügen über einen leistungsstarken Maschinenpark, der eine passgenaue und wirtschaftliche CNC Fertigung ermöglicht.
Absperrventile werden in einer Vielzahl von industriellen Anwendungen und in der Sanitär- und Haustechnik eingesetzt. In industriellen Installationen ermöglichen Absperrventile, wie zum Beispiel Kugelventile, eine schnelle und vollständige Absperrung von Rohrleitungen.
Ein Absperrventil blockiert oder ermöglicht den Durchfluss in einer Rohrleitung mithilfe eines Schiebers, eines Kegels oder einer Kugel. Es gibt neben mechanisch gesteuerten Absperrventilen auch Absperrventile, die elektrisch gesteuert werden, zum Beispiel Absperrventile mit einem Sensor zur Leckageerkennung.
In diesem Text erklären wir, wie ein Absperrventil funktioniert, welche Absperrventile es gibt und welche Absperrventile wir von Flühs Drehtechnik anbieten.
Ein Absperrventil oder Sperrventil ist ein Bauteil zum kontrollierten Öffnen und Schließen von Rohrleitungen, das in der SHK, Kälte- oder Energiebranche verwendet wird.
Ein Absperrventil besteht im Wesentlichen aus einem Ventilkörper und einem Absperrkörper. Der Ventilkörper des Absperrventils reguliert den Durchfluss und umschließt die Ventilkomponenten. Der Absperrkörper ist ein drehbares oder verschiebbares Bauteil, wie zum Beispiel eine Kugel, ein Kegel, ein Ventilteller oder ein Schieber.
Absperrventile werden in vielen verschiedenen Anwendungen eingesetzt. Absperrventile werden unter anderem häufig bei Wartungen von industriellen Anwendungen genutzt, um den Durchfluss vollständig zu stoppen. Ein weiteres typisches Einsatzgebiet von Absperrventilen sind Sanitärsysteme. In Sanitärsystemen sorgen Absperrventile dafür, dass der Durchfluss in Wasserhahnarmaturen und Trinkwasserleitungen reguliert wird. In Heizungsanlagen werden Absperrventile genutzt, um den Heizwasserdurchfluss zu drosseln oder abzusperren.
Absperrventile gibt es in verschiedenen Modellen, die sich in ihrem Aufbau unterscheiden.
Es gibt viele Typen von Absperrventilen, unter anderem Kugelhähne, Absperrschieber, Durchgangsventile und Magnetventile. Alle wesentlichen Typen von Absperrventilen werden in den folgenden Abschnitten detailliert beschrieben.
Ein Kugelhahn ist eine spezielle Art von Absperrventil mit einer durchbohrten, drehbaren Kugel als Absperrkörper. Der Kugelhahn lässt sich schnell öffnen und schließen und eignet sich daher perfekt für Anwendungen, in denen eine schnelle Absperrung notwendig ist. Kugelhähne werden in Heizungs-, Trinkwasser- oder Solarinstallationen eingesetzt.
Ein Durchgangsventil ist ein Ventil zur Steuerung des Flüssigkeitsstroms, dessen Rohranschlüsse in einer Achse liegen. Durchgangsventile funktionieren entweder über einen Ventilteller oder über einen Schieber. Der Ventilteller gibt die Öffnung teilweise oder vollständig frei, wenn das Ventil geöffnet ist. Der Schieber gibt die Öffnung vollständig frei. Durchgangsventile werden in HLK-Anlagen, Öl-, Gas- und Dampfkraftwerken eingesetzt.
Ein Kugelventil ist ein Ventil, bei dem die Richtwirkung von einer beweglichen, perforierten Kugel erzeugt wird. Es wird weitestgehend synonym zum Kugelhahn genutzt. Kugelventile werden in zahlreichen Industriezweigen eingesetzt, zum Beispiel in der Petrochemie, im Gartenbau und in Bewässerungssystemen.
Ein Schieberventil ist ein Ventiltyp, der den Durchfluss mit einer Scheibe stoppt oder freigibt. Schieberventile funktionieren durch Verschieben eines Schiebers innerhalb des Ventilkörpers. Je nach Position des Schiebers wird der Durchfluss vollständig oder teilweise freigegeben oder blockiert. Schieberventile werden häufig in der Stationär- und Mobilhydraulik eingesetzt.
Ein Magnetventil ist ein elektrisch gesteuertes Ventil, das von einem Elektromagneten betätigt wird. Magnetventile regulieren den Durchfluss von einer Vielzahl von Medien, zum Beispiel von Flüssigkeiten und Gasen verschiedener Art. Das Magnetventil setzt sich aus einem Solenoid mit einer elektrischen Spule und dem Ventilgehäuse zusammen. Ein Magnetventil funktioniert, indem ein Kolben durch ein magnetisches Feld auf und ab bewegt wird. Bei der Absperrung der Rohrleitung verdeckt der Kolben des Magnetventils die Öffnung, durch die das Wasser fließt. Der Kolben gibt die Öffnung frei, wenn die Rohrleitung geöffnet ist.
Flühs fertigt seit den 1970er Jahren hochwertige Absperrventile und andere individuelle Ventile für die Sanitär- und Haustechnik.
Absperrventile von Flühs sind aus hochwertigen Messing-, Rotguss- oder Edelstahllegierungen gefertigt. Für Trinkwasseranwendungen nutzen wir bleiarme oder bleifreie Materialien, um den höchsten hygienischen Ansprüchen und Normen gerecht zu werden. Flühs ist nach dem UBA 1+ System zertifiziert. Das UBA 1+ System ist der höchste Konformitätsnachweis für Materialien und Werkstoffe in Kontakt mit Trinkwasser in Deutschland.
Classic-Oberteile von Flühs sind Absperrventile, die häufig in Trinkwasserinstallationen eingesetzt werden. Das Classic-Oberteil steuert den Durchfluss mit einer Kegeldichtung, die die Rohrleitung zuverlässig öffnet und schließt.
Als Absperrventile in Trinkwasserinstallationen empfehlen sich Flühs Lifetime-Oberteile. Lifetime-Oberteile funktionieren mit langlebigen Keramikscheiben, die zuverlässig abdichten. Lifetime-Oberteile gibt es in diversen Varianten, die verschiedenen Anforderungen an Geräuschklasse, Durchflussmenge oder Steuerung gerecht werden.
Das Shut-Off Ventil von Flühs ist ein Beispiel für eine Systemlösung, die speziell für das Absperren von Haupt- und Nebenversorgungsleitungen konfigurierbar ist. Die Absperrfunktion wird von einem Flühs Classic- oder Lifetime-Oberteil übernommen.
Ein Absperrventil funktioniert, indem die Durchflussöffnung mit einem beweglichen Schieber, einem Kegel, einer Kugel oder mit Keramikscheiben verschlossen wird.
Bei der Betätigung des Absperrventils greift ein Mechanismus, der den Durchfluss mithilfe einer Kugel, eines Tellers oder eines Schiebers stoppt oder freigibt. Das Absperrventil öffnet sich, wenn das Bedienelement der Armatur gegen den Uhrzeigersinn gedreht wird. Der Schieber, die Kugel oder der Kegel gibt den Durchfluss frei. Eine Absperrung der Leitung erfolgt, wenn das Bedienelement der Armatur im Uhrzeigersinn gedreht wird.
Die Bedienung des Absperrventils funktioniert entweder über einen Hebel, einen Griff oder einen Sensor. Durch die Betätigung des Hebels oder des Griffs dreht sich die Ventilspindel des Absperrventils. Die Ventilspindel bewegt den Absperrkörper in den Ventilsitz oder aus dem Ventilsitz. Der Durchfluss wird freigegeben, wenn sich der Absperrkörper aus dem Ventilsitz bewegt. Die Absperrung der Rohrleitung erfolgt, wenn sich der Absperrkörper in den Ventilsitz bewegt.
Absperrventile mit Keramikscheiben funktionieren durch 2 Keramikscheiben mit Durchflussöffnungen, von denen eine beweglich ist und eine fest montiert ist. Beim Öffnen des Ventils wird die obere bewegliche Scheibe so bewegt, dass die Öffnungen der beiden Keramikscheiben teilweise oder vollständig übereinanderliegen. Liegen die Öffnungen der beiden Keramikscheiben übereinander, ist der Durchfluss gewährleistet. Zum Schließen des Ventils wird die bewegliche Keramikscheibe so gedreht, dass sich die Öffnungen der beiden Keramikscheiben gegenseitig verdecken. Liegen die Öffnungen der beiden Keramikscheiben nicht übereinander, wird der Wasserstrom vollständig blockiert.
Ein Absperrventil mit Sensor funktioniert automatisch. Der Sensor im Absperrventil erkennt beispielsweise eine Schwankung in der Durchflussmenge oder im Druck. Das Ventil sperrt automatisch durch ein elektrisches oder mechanisches Stellglied die Leitung ab, wenn der Sensor Unregelmäßigkeiten im Duchfluss erkennt.
