KFR Ventil von Flühs
Flühs fertigt hochwertige KFR Ventile, die für eine zuverlässige Absperrung sorgen und maximale Sicherheit in Trinkwasserinstallationen gewährleisten. KFR Ventile von Flühs werden präzise nach Zeichnung mithilfe eines leistungsstarken Maschinenparks mit über 130 CNC- und kurvengesteuerten Drehmaschinen gefertigt. Wir bieten KFR Ventile in allen Standard Nennweiten an.
KFR Ventile kombinieren ein Schrägsitzventil mit einem Rückflussverhinderer. Der schräge Ventilsitz stellt einen großen Strömungsquerschnitt sicher, sodass die Strömung im geringsten Maß umgelenkt wird und wenig Druckverluste entstehen. Der Rückflussverhinderer verhindert das Rückfließen verschmutzten Wassers in die Trinkwasserleitung.
Die Funktionsweise von KFR Ventilen basiert auf einem Absperrelement und einem Federmechanismus, der ein Rückströmen oder Rücksaugen verhindert. Einige Modelle verfügen über eine Entleerungsfunktion, die oftmals über eine Schraube realisiert wird.
Durch die Kombination von Absperrung und Rückflussverhinderung bieten KFR Ventile viele praktische Vorteile. Ein praktischer Vorteil ist die einfache Montage durch die kompakte Unterbringung mehrerer Funktionen in einem Gehäuse.
Der Preis von KFR Ventilen hängt von der Anschlussgröße, dem verwendeten Material und der Ausführung ab.
Was ist ein KFR Ventil?
Ein KFR Ventil ist eine Kombination aus Freistromventil in Schrägsitzausführung und Rückflussverhinderer und wird in Trinkwasserinstallationen eingesetzt.
Das KFR Ventil ist aus einem strömungsoptmierten Freistromventil und einem Rückflussverhinderer (oder Rückschlagverhinderer) zusammengesetzt.
Zentrales Bauteil des KFR Ventils ist das Freistromventil. Das Freistromventil im KFR Ventil ist eine Absperrarmatur mit schrägem Ventilsitz. Der Absperrkörper bewegt sich beim Öffnen im Gegensatz zu anderen Ventilen komplett aus dem Strömungskanal heraus, sodass ein großer Strömungsquerschnitt entsteht. Die Strömung wird weniger stark umgelenkt und es entstehen nur geringe Druckverluste.
Das KFR Ventil kombiniert das Freistromventil mit einem Rückflussverhinderer. Der Rückflussverhinderer im KFR Ventil befindet sich vor dem Ventilteller. Er stellt sicher, dass der Durchfluss nur in eine definierte Richtung möglich ist. Der Dichtkegel ist federnd gelagert und wird bei anstehendem Leitungsdruck vom Dichtsitz abgehoben, sodass das Wasser ungehindert in das Hausleitungssystem fließen kann. Kommt es zu einem Druckabfall in der Leitung, etwa durch eine Störung im öffentlichen Netz oder durch Entnahme an höher gelegenen Stellen, sorgt die Federkraft dafür, dass der Dichtkegel automatisch zurück auf den Dichtsitz gedrückt wird.
Bei KFR Ventilen gibt es verbindliche konstruktive Vorschriften. Sie verfügen über einen integrierten Rückflussverhinderer und über eine Prüfmöglichkeit, wie zum Beispiel eine Prüfschraube.

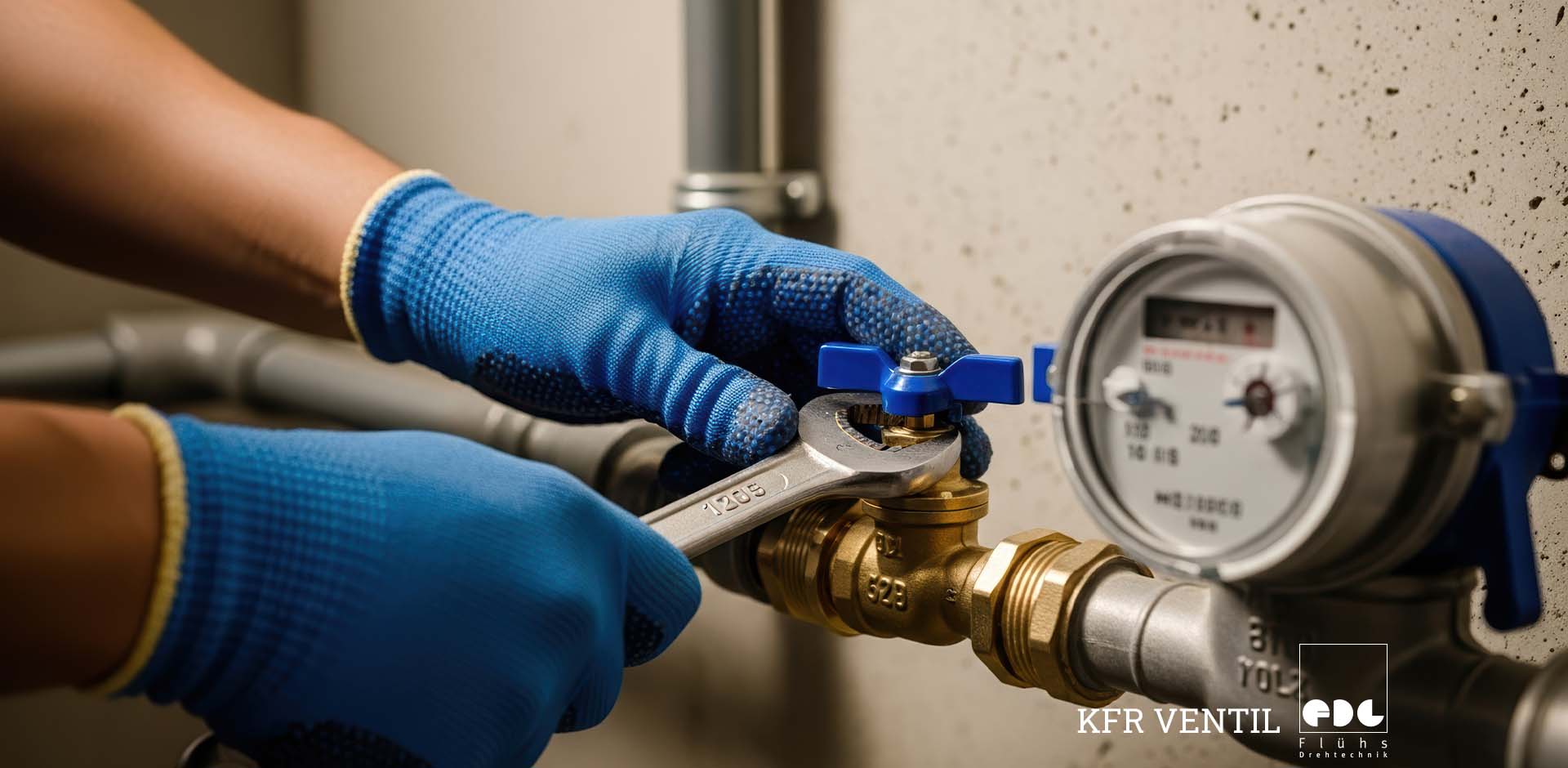

KFR Ventile werden üblicherweise in der Regel in der Hausanschlussleitung zwischen Wasserzähler und Wasserfilter eingebaut. Bei der Montage des KFR Ventils ist darauf zu achten, dass das Ventil waagerecht oder in Fließrichtung nach oben montiert wird. Der integrierte Rückflussverhinderer im KFR Ventil funktioniert in einer abwärts führenden Leitung nicht einwandfrei, da das Gewicht der Wassersäule über dem Rückflussverhinderer den Federmechanismus zusätzlich belastet.
KFR Ventile gibt es in verschiedenen Ausführungen mit unterschiedlichen Funktionen, die im Folgenden beschrieben werden.
Welche KFR Ventile gibt es?
Es gibt verschiedene Arten von KFR Ventilen, die sich in ihrer Bauweise, den integrierten Funktionen und den Anschlussgrößen unterscheiden.
KFR Ventile werden entweder mit einer steigenden oder mit einer nicht steigenden Spindel ausgeführt.
Alle Modelle von KFR Ventilen kombinieren Absperrung und Rückflussverhinderung in einer Armatur. Einige KFR Ventile verfügen neben Absperrung und Rückflussverhinderung noch über eine Entleerungs- oder Druckausgleichsfunktion. In KFR Ventilen mit Entleerung ist ein Entleerungs- oder Ablasshahn integriert, um beispielsweise die Leitung nach dem Wasserzähler zu entleeren.
KFR Ventile sind in der Regel in den Größen DN 15 (½ Zoll), DN 20 (¾ Zoll) und DN 25 (1 Zoll), DN 32 (1¼ Zoll) und DN 50 (2 Zoll) erhältlich.
KFR Ventile sind nach den einschlägigen Regelwerken geprüft und zugelassen. Dazu zählt die Prüfung durch den DVGW sowie die Konformität mit den Anforderungen der DIN EN 1717 und DIN 1988 für den Schutz des Trinkwassers vor Verunreinigungen.
KFR Ventile eignen sich für verschiedene Anwendungen, auf die wir im Folgenden eingehen.
Wo werden KFR Ventile verwendet?
KFR Ventile werden vor allem in Trinkwasserinstallationen verwendet.
In Trinkwasserinstallationen werden KFR Ventile häufig direkt nach dem Wasserzähler installiert. Sie dienen dort der Absperrung der Hausleitung und sichern durch den integrierten Rückflussverhinderer die Trinkwasserinstallation innerhalb des Gebäudes gegen Rückfließen aus nachgelagerten Leitungsabschnitten. Vor dem Wasserzähler dienen Absperrarmaturen der Trennung zwischen öffentlichem Versorgungsnetz und Hausinstallation. Der Schutz des Versorgungsnetzes vor Rückfluss aus der Hausinstallation erfolgt in der Regel durch einen Rückflussverhinderer im Wasserzähler oder durch eine vorgeschaltete Sicherungsarmatur gemäß den Vorgaben des Wasserversorgers.
KFR Ventile werden nicht nur für Trinkwasseranwendungen genutzt, sondern auch für technische Versorgungsleitungen in Heizungsanlagen, Druckerhöhungsanlagen oder in Hausanschlussräumen gewerblicher oder industrieller Gebäude. In technischen Anlagen sorgen KFR Ventile dafür, dass Versorgungszonen voneinander getrennt werden, Leitungsabschnitte zuverlässig abgesperrt werden und verunreinigte Medien nicht zurückfließen.
Wie die Absperrung und die Rückflussverhinderung bei KFR Ventilen funktioniert, erklären wir im nächsten Abschnitt.
Wie funktionieren KFR Ventile?
KFR Ventile funktionieren mit einem Absperrorgan, das zum Öffnen und Absperren der Trinkwasserleitung dient und einem Federmechanismus zur Rückflussverhinderung.
Das KFR Ventil funktioniert entweder mit einer steigenden oder nicht steigenden Spindel.
Bei einer steigenden Spindel bewegt sich die Spindel beim Öffnen sichtbar nach außen. Wird das Handrad betätigt, dreht sich die Spindel zum Bewegen des Absperrkörpers und bewegt sich axial nach oben. Beim Schließen bewegt sich die Spindel wieder in das Ventilgehäuse hinein.
Eine nicht steigende Spindel bewegt sich im KFR Ventil nicht nach oben oder unten. Die nicht steigende Spindel dreht sich um die eigene Achse, bewegt sich jedoch im Gegensatz zur steigenden Spindel nicht axial. Beim Drehen der Spindel wird der Ventilteller über eine Gewindeverbindung axial verfahren, während die Spindel lediglich das Drehmoment überträgt. Durch diese konstruktive Trennung von Drehbewegung und Hub bleibt die Spindel in ihrer Position und tritt beim Öffnen oder Schließen des Ventils nicht aus der Armatur aus.
Der Rückflussverhinderer im KFR Ventil funktioniert über eine Feder. Die Feder drückt den Ventilteller gegen die Strömungsrichtung in den Ventilsitz. Das KFR Ventil öffnet sich durch den Druck in der Leitung, wenn das Medium in die gewünschte Richtung fließt. Strömt das Wasser entgegen der gewünschten Richtung, wirkt der Wasserdruck in Richtung der Feder und das Ventil schließt sich.
KFR Ventile von Flühs
KFR Ventile von Flühs werden in Klein-, Mittel- und Großserie für Hausinstallationen gefertigt.
Unsere KFR Ventile gewährleisten eine zuverlässige Absperrung sowie eine hohe Durchflussleistung. Sie erhöhen durch den integrierten Rückflussverhinderer die Sicherheit in Trinkwasserinstallationen.
Die KFR Ventile von Flühs nutzen einen hochwertigen Dichtkegel, um den Rückfluss zu stoppen. Dank der stromgünstigen Konstruktion des KFR Ventils bietet es optimale Funktionalität bei minimalem Druckverlust.
Wir liefern für jede Einbausituation die passende Lösung, ob mit steigender Spindel oder mit nicht steigender Spindel.
Was sind die Vorteile eines KFR Ventils?
Die größten Vorteile eines KFR Ventils sind, dass sie durch ihre kompakte Bauweise günstiger und schneller zu montieren sind als eine Lösung mit einzelnen Bauteilen wie Schrägsitzventilen und Rückflussverhinderern.
Das KFR Ventil bringt mehrere Funktionen in einer Armatur unter. Es umfasst eine Absperrfunktion mit Rückflussverhinderung. Durch die bequeme Kombination mehrerer Funktionen ist es nicht immer notwendig, mehrere einzelne Armaturen hintereinander einzubauen. Im Hausanschlussbereich befindet sich häufig vor dem KFR Ventil ein separates Freistromventil. Das Freistromventil dient der Absperrung in Fließrichtung des Versorgungsnetzes und erfüllt die Vorgaben des Wasserversorgers. Das KFR Ventil wird nach dem Wasserzähler installiert und übernimmt die Absperrfunktion für die Hausinstallation sowie die Rückflussverhinderung innerhalb der Gebäudeinstallation.
Da alle erforderlichen Funktionen in einer Armatur untergebracht sind, entstehen weniger Fehler bei der Montage. Beim Einbau mehrerer Armaturen ist es möglich, dass beispielsweise die Fließrichtung bei einer der Komponenten verwechselt wird oder sie in der falschen Reihenfolge montiert werden. Beim KFR Ventil handelt es sich um ein einziges Bauteil, das sich einfach zwischen Zähler und Filter einbauen lässt.
Die Fertigung eines kompakten KFR Ventils ist kostengünstiger als die separate Fertigung eines Schrägsitzventils und eines Rückflussverhinderers. Durch die geringere Anzahl an Bauteilen reduzieren sich Materialeinsatz, Fertigungsaufwand und damit die Gesamtkosten.
Die kompakte Bauweise des KFR Ventils hat den Vorteil, dass es sich auch für beengte Einbausituationen im Hausanschlussbereich eignet. Der integrierte Rückflussverhinderer in der KFR Armatur ist durch eine Kappe oder Prüfschraube, welche im Gehäuse sitzt von außen zugänglich ist durch eine Kappe von außen zugänglich, sodass die Wartung erleichtert wird.
Was kosten KFR Ventile?
Die Kosten von KFR Ventilen hängen von der Anschlussgröße und Ausführungsart ab.
Je höher die Nennweite des KFR Ventils, desto höher ist meistens der Preis. Die Art der Ausführung ist ein weiterer Einflussfaktor für den Preis eines KFR Ventils. KFR Armaturen mit Entleerung und/oder mit Prüfschraube sind in vielen Fällen teurer als reguläre KFR Armaturen.
KFR Ventile werden größtenteils aus Messinglegierungen oder Rotguss gefertigt. Der Preis variiert je nach Materialgüte und Verarbeitung.
