Kugelhahn | Flühs

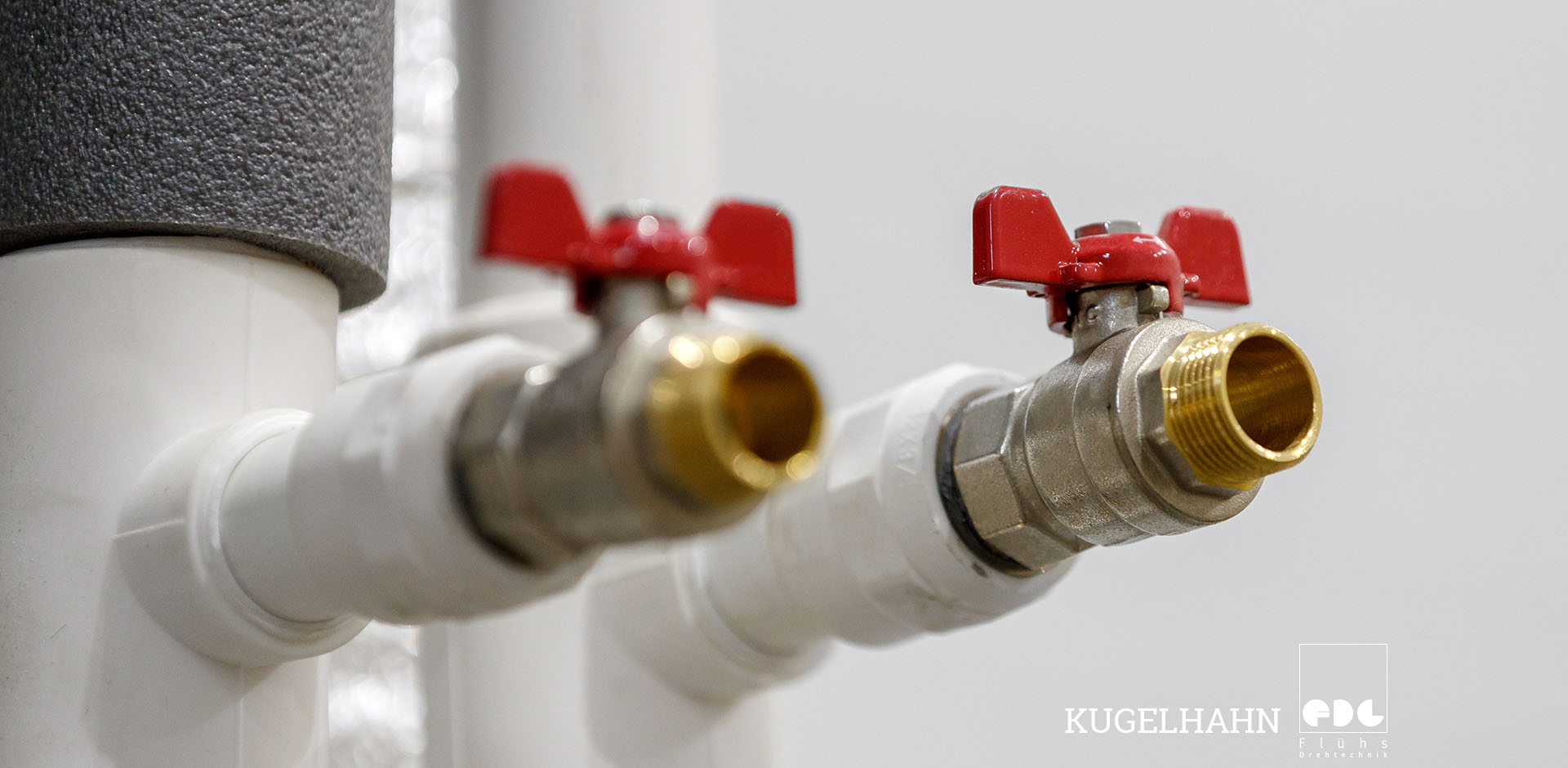

Flühs stellt hochwertige Kugelhähne für Trinkwasserinstallationen in Klein-, Mittel- und Großserie her. Ein Kugelhahn ist eine spezielle Absperrarmatur, die über eine perforierte Kugel zur Durchflussregulierung verfügt. Kugelhähne von Flühs sind mit modernsten CNC Drehmaschinen gefertigt und ermöglichen eine präzise Regelung des Durchflusses. Wir verfügen über ein breites Produktportfolio, das wir stetig erweitern. Flühs Drehtechnik verfügt über 1.400 aktive Ventilbaugruppen, die weitestgehend in der Sanitär- und Haustechnik eingesetzt werden.
Ein zentrales Bauteil in Kugelhähnen ist eine um 90 Grad drehbare Kugel. Die Kugel verfügt zur Durchflussregulierung über eine Bohrung in der Mitte.
Die Funktionsweise des Kugelhahns basiert auf der Kugel, die um 90 Grad gedreht wird, um den Durchfluss zu ermöglichen. Wird die Kugel um 90 Grad gedreht, steht die Bohrung in Strömungsrichtung und der Durchfluss ist geöffnet. Durch erneutes Drehen um 90 Grad wird die Bohrung quer zur Strömung gestellt, wodurch die Leitung vollständig abgesperrt wird.
Die Einsatzbereiche von Kugelhähnen sind vielfältig. Kugelhähne werden unter anderem in Trinkwasser- und Heizungsanlagen sowie in industriellen Anwendungen eingesetzt. Ihre robuste Konstruktion und schnelle Steuerung sind wichtige Vorteile, die in haustechnischen Installationen und Industrieanlagen zum Tragen kommen.
Auf dieser Seite erklären wir, was ein Kugelhahn ist und wie er funktioniert. Wir gehen auf seine Vorteile ein, beschreiben die wichtigsten Einsatzgebiete von Kugelhähnen und gehen auf unsere Produkte im Bereich Kugelhähne ein.
Was ist ein Kugelhahn?
Ein Kugelhahn ist eine speziell konstruierte Absperrarmatur mit einer um 90° drehbaren, durchbohrten Kugel.
Kugelhähne sind ideal für Leitungen, die entweder eine komplette Öffnung oder eine komplette Absperrung erfordern. Sie ermöglichen hohe Durchflussraten und sind schnell schließend.
Ein Kugelhahn besteht im Wesentlichen aus einem Gehäuse, einer Kugel, einer Spindel, Zapfen oder Bolzen sowie einem Hebel oder einem Stellantrieb. Die Kugel ist das zentrale Absperrorgan des Kugelhahns. Sie lässt sich um 90 Grad drehen und verfügt über eine Bohrung in der Mitte, durch die das Medium im geöffneten Zustand strömt. Die Spindel oder der Zapfen ist in Kugelhähnen das Verbindungselement zwischen Betätigungselement und Kugel. Sie überträgt die Bewegung des Griffs oder des Hebels auf die Kugel. Einige Kugelhähne verfügen zur Steuerung der Kugel über einen elektrischen Stellantrieb.
Kugelhähne gibt es in verschiedenen Varianten. Sie unterscheiden sich unter anderem in der Größe des Durchgangs und der Lagerung der Kugel. Bei Kugelhähnen mit vollem Durchgang hat die Bohrung in der Kugel denselben Durchmesser wie die Rohrleitung. Kugelhähne mit reduziertem Durchgang verfügen über einen geringeren Durchmesser als die Rohrleitung.
Kugelhähne besitzen entweder eine schwimmende oder eine geführte Kugel. Bei Kugelhähnen mit schwimmender Kugel ist die Kugel nicht fest gelagert, sondern wird frei zwischen den Dichtsitzen gehalten. Die Kugel ist mit der Spindel verbunden, aber nicht axial im Gehäuse fixiert. Die schwimmende Kugel dichtet druckabhängig ab. Je höher der Druck durch das Medium ist, desto fester sitzt die Kugel im Dichtsitz. Bei Kugelhähnen mit geführter Kugel ist die Kugel oben und unten mit einem Zapfen fixiert, sodass sich die Kugel nicht in axialer Richtung verschiebt. Die Dichtsitze werden durch den Mediendruck gegen die Kugel gedrückt.
Die grundsätzliche Funktionsweise von Kugelhähnen wird im nächsten Abschnitt erklärt.
Wie funktioniert ein Kugelhahn?
Ein Kugelhahn funktioniert mit einer durchbohrten Kugel, die zum Regulieren von Medien gedreht wird.
Zur Öffnung des Kugelhahns dreht sich die perforierte Kugel des Kugelhahns um 90°. Die Kugel dreht sich so, dass ihre Bohrung im Durchflussweg liegt. Das Wasser strömt durch die Bohrung hindurch. Der Griff des Kugelhahns ist parallel zur Rohrleitung ausgerichtet, wenn der Kugelhahn geöffnet ist.
Zum Schließen des Kugelhahns wird der Griff um 90° zurückgedreht, sodass er senkrecht zur Rohrleitung liegt. Die Kugel dreht sich zur Absperrung der Leitung so, dass ihre Bohrung vertikal zum Durchflussweg liegt. Die Kugel blockiert in dieser Position den Durchfluss. Kugelhähne eignen sich nicht für den dauerhaften Einsatz in Zwischenstellungen, da sich die weichen Ventilsitze am Rand der Kugelbohrung auf Dauer verformen.
Die Steuerung von Kugelhähnen erfolgt entweder manuell oder elektrisch. Ein manueller Kugelhahn wird durch Drehen des Griffs oder des Hebels um 90° betätigt. Ein elektrischer Kugelhahn ist ein automatisiertes Ventil zur Steuerung von Medien, das mit einem elektrischen Antrieb betrieben wird.
Manuelle Kugelhähne funktionieren mit einem Griff oder einem Hebel zum Öffnen und Schließen des Kugelhahns. Sie sind kostengünstig und eignen sich ideal für Anwendungen ohne Automatisierung, in denen eine schnelle und zuverlässige Absperrung gefragt ist.
Elektrische Kugelhähne funktionieren mit einem elektrischen Antrieb, um die Kugel mit einem Loch in der Mitte zu drehen. Elektrische Kugelhähne werden oft in automatisierten Anwendungen eingesetzt, zum Beispiel in Heizungssystemen zum automatischen Umschalten zwischen Heiz- und Kühlbetrieb.
Kugelhähne von Flühs
Kugelhähne von Flühs werden aus hochwertigem Messing oder Edelstahl hergestellt. Flühs verfügt über mehr als 50 Jahre Expertise in der Fertigung von Kugelhähnen und anderen Ventilen der Sanitär- und Haustechnik.
Zur Herstellung unserer Kugelhähne nutzen wir hochmoderne CNC Drehmaschinen oder Dreh-Fräszentren. Innengewinde und Sitzgeometrien stellen wir je nach Anforderung durch zerspanende Verfahren wie Drehen, Fräsen und Bohren her.
Wir führen gegebenenfalls Oberflächenbehandlungen für verschiedene Komponenten der Kugelhähne durch. Das Gehäuse des Kugelhahns wird beispielsweise verchromt oder vernickelt, um die Lebensdauer zu verlängern. In Abhängigkeit von der individuellen mechanischen Belastung und Oberflächenqualität führen wir weitere Nachbehandlungen durch. Serienbegleitende Qualitätskontrollen stellen die angestrebte hohe Qualität der Kugelhähne sicher.
In unserer Montageabteilung setzen wir alle Bauteile des Kugelhahns zusammen und führen eine Dichtigkeitsprüfung durch. Zur Rückverfolgbarkeit versehen wir unsere Kugelhähne und Ventile mit einer eigenen Codierung, die wir durch Lasergravur aufbringen.
Was sind die Vorteile eines Kugelhahns?
Die Vorteile eines Kugelhahns sind seine schnelle Steuerung, gute Druckbelastbarkeit und seine hohen Durchflussraten.
Kugelhähne zeichnen sich durch eine schnelle Absperrung und Öffnung aus. Dazu wird die Kugel um 90° gedreht. Anhand der Position des Hebels lässt sich beim Kugelhahn erkennen, ob das Ventil geöffnet oder geschlossen ist.
Kugelhähne sind durch ihre hohe mechanische Stabilität gut druckbelastbar. Die Kugel verteilt den Druck gleichmäßig über die Dichtsitze. Ein Kugelhahn ist in der Regel mit weniger beweglichen Teilen konstruiert als andere Ventiltypen. Bewegliche Teile sind anfälliger für Druckschäden (zum Beispiel durch Wasserschlag). Aus diesem Grund gilt der Kugelhahn durch seine einfache Konstruktion als besonders widerstandsfähig gegenüber Druckbelastungen.
Ein Kugelhahn ermöglicht hohe Durchflussraten, da er durch seine Konstruktion den Strömungswiderstand minimal hält. Kugelhähne mit Vollbohrung verfügen über eine Bohrung in der Mitte der Kugel, die denselben Durchmesser wie die Rohrleitung hat. Da der Durchmesser der Bohrung mit dem Durchmesser der Rohrleitung übereinstimmt, fließt das Medium ungehindert durch die Kugel hindurch.
Die vorteilhafte Konstruktion von Kugelhähnen ermöglicht vielfältige Einsatzgebiete, die im folgenden Abschnitt beschrieben werden.
Einsatzbereiche von Kugelhähnen
Einsatzbereiche von Kugelhähnen sind unter anderem Heizungs- und Trinkwasseranlagen in Wohngebäuden sowie in industriellen Umgebungen. Kugelhähne werden in verschiedenen Einsatzgebieten verwendet, darunter Heizungsanlagen, Trinkwasseranlagen, die Energie- und Umwelttechnik, die Chemieindustrie und die Lebensmittelindustrie. Die Einsatzgebiete werden in der folgenden Liste beschrieben.
-
Trinkwasseranlagen
In Trinkwasseranlagen dienen Kugelhähne unter anderem zur automatischen Absperrung bei Leckagen. Sie werden dazu mit Leckage Sensoren kombiniert, die bei Wasseraustritt ein Signal an den Antrieb des Kugelhahns senden und den Durchfluss automatisch stoppen.
-
Heizungsanlagen
In Heizungsanlagen werden Kugelhähne eingesetzt, um zwischen verschiedenen Heizkreisen umzuschalten.
-
Energie- und Umwelttechnik
Kugelhähne werden in der Energie- und Umwelttechnik beispielsweise zur Absperrung in Solarthermie und zentralen Fernwärmeanlagen genutzt.
-
Chemieindustrie
In der Chemieindustrie werden Kugelhähne verwendet, um korrosive, toxische oder hochtemperierte Medien zu regulieren, wie zum Beispiel Schwefelsäure oder Chlor. Aufgrund der hohen Beanspruchung werden Kugelhähne für die Chemieindustrie meist aus Edelstahl oder speziellen Legierungen hergestellt, die eine hohe Beständigkeit und Dichtheit gewährleisten.
-
Lebensmittelindustrie
Kugelhähne in der Lebensmittelindustrie sorgen für eine zuverlässige Absperrung beim Befüllen, Entleeren oder Umleiten von flüssigen Lebensmitteln. Besonders wichtig für Kugelhähne in der Lebensmittelindustrie ist eine totraumfreie Konstruktion, ähnlich wie im Bereich Trinkwasser, damit sich keine Produktreste absetzen und keine Keimbildung entsteht. Die verwendeten Materialien sind korrosionsbeständig, hygienisch unbedenklich und entsprechen den Anforderungen der Lebensmittelhygiene.
Kugelhähne werden eingesetzt, wenn eine schnelle Absperrung der Leitung wichtig ist und hohe Durchflussmengen umzusetzen sind. Kugelhähne sind dank ihrer robusten Bauweise für hohe Druckbereiche geeignet, weshalb sie häufig in industriellen Anwendungen eingesetzt werden.
