Ventile für Dreilocharmaturen | Flühs
Ventile für Dreilocharmaturen sind Bauteile zur Durchflussregulierung und -steuerung, die beispielsweise in Waschtischen oder Duschen mit 2 Griffen eingesetzt werden. Flühs ist ein etablierter Hersteller für Ventile für alle Armaturentypen in der Sanitär- und Haustechnik. Ventile für Dreilocharmaturen werden in den Bedienelementen für Kaltwasser- und Warmwasserauslauf eingesetzt.
Für eine Dreilocharmatur werden 3 Löcher zur Montage benötigt: eins für die Kaltwasserzufuhr, eins für den Wasserauslauf und eins für die Warmwasserzufuhr.
Für eine Dreilocharmatur werden insgesamt 2 Ventile benötigt. Ein Ventil wird im Kaltwasserzulauf und ein Ventil wird im Warmwasserzulauf installiert. Die meisten Ventile in Dreilocharmaturen sind Keramikventile oder Ventile mit Kegeldichtung. Die Flühs Unit Ventile sind speziell für Dreilocharmaturen ausgelegt und sind in 3/8"-, 1/2"- und 3/4" verfügbar.
Die Funktionsweise von Keramik- und Kegelventilen für Dreilocharmaturen ist ähnlich. Bei Betätigung des Armaturgriffs bewegt sich die Ventilspindel. Die Ventilspindel bewegt die Keramikscheiben oder den Kegel aus Gummi. Dadurch wird der Wasserdurchfluss ermöglicht oder abgesperrt, wenn beispielsweise am Griff für Kaltwasser gedreht wird.
In diesem Artikel beschreiben wir, welche Ventile für Dreilocharmaturen eingesetzt werden und erklären, wie sie funktionieren.
Was ist ein Ventil für Dreilocharmaturen?
Ein Ventil für Dreilocharmaturen ist ein spezielles Ventil zur Durchflusssteuerung und -regelung bei Dreilocharmaturen, wobei Bedienelemente und Wasserauslauf voneinander getrennt sind.

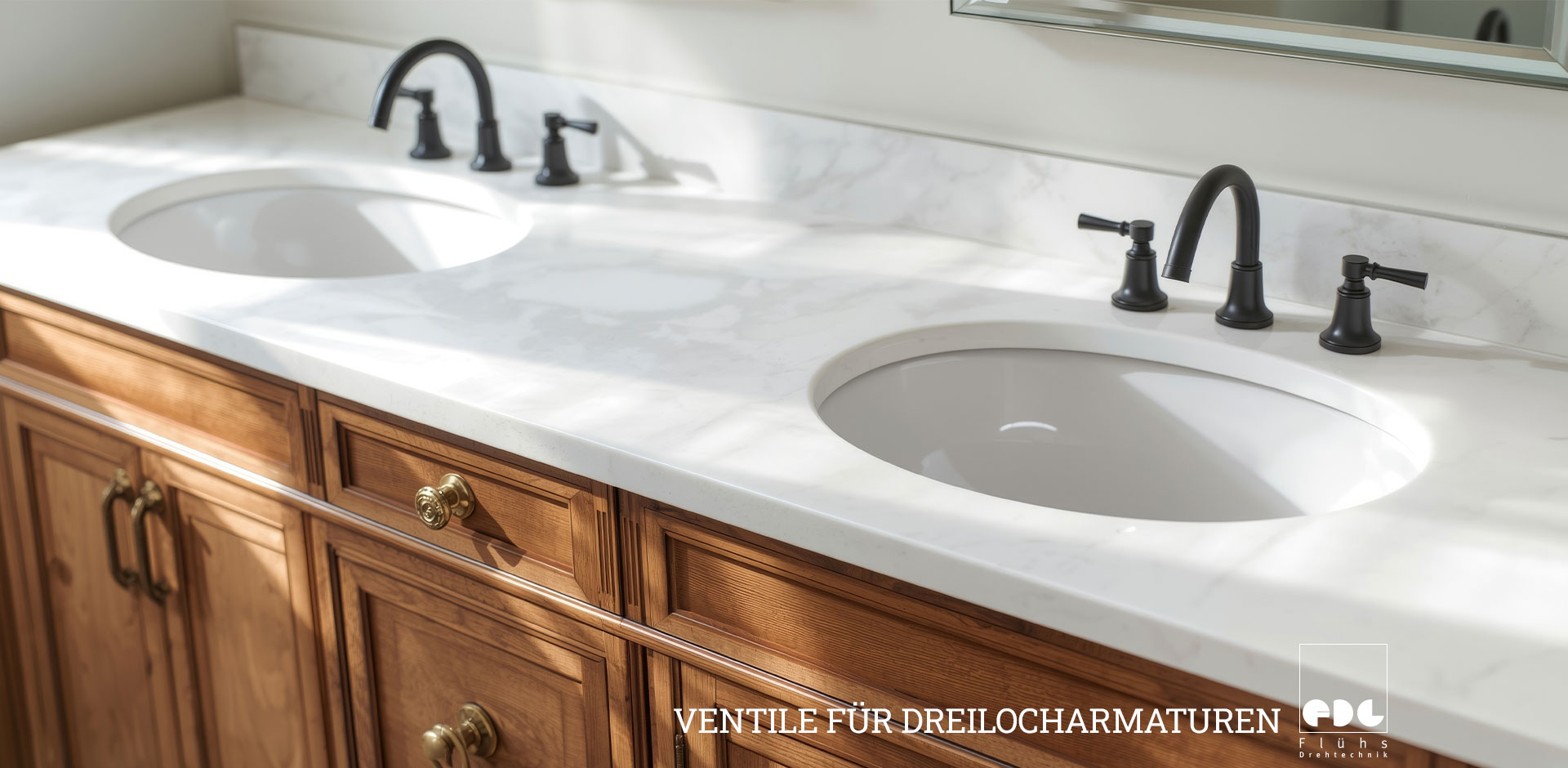

Dreilocharmaturen sind eine Art von Zweigriffarmaturen, bei denen Schläuche den Auslauf mit den Ventilen für Kalt- und Warmwasser verbinden. Dreilocharmaturen bestehen im Wesentlichen aus einem Ventil für Kaltwasser, einem Ventil für Warmwasser und einem separaten Wasserauslauf. Das heißt, eine Dreilocharmatur verfügt über 2 getrennte Bedienelemente und einen Auslass. Ein Beispiel ist eine Zweigriffarmatur am Waschtisch mit einem Hebel für kaltes und einem Hebel für warmes Wasser.
Bei Dreilocharmaturen verfügen alle 3 Komponenten über ein eigenes Loch zur Montage. In der Mitte sitzt der Auslauf, also der Wasserhahn für den Waschtisch, den Wannenauslauf für die Badewanne oder die Kopfbrause für die Dusche. Links und rechts vom Auslauf befindet sich die Bedienelemente, wie zum Beispiel Griffe oder Hebel. Jedes Bedienelement ist mit einem Ventil ausgestattet, das den Durchfluss steuert und reguliert.
Ein Ventil für Dreilocharmaturen nimmt die Absperrung und Volumenstromsteuerung des Durchflusses vor. Die Hauptaufgabe eines Ventils für Dreilocharmaturen besteht daher darin, die Wassermenge zu regulieren und den Durchfluss entweder zu ermöglichen oder komplett oder teilweise zu blockieren.
In Dreilocharmaturen sind verschiedene Ventile einsetzbar, die im nächsten Abschnitt beschrieben werden.
Welche Ventile benötigt man für Dreilocharmaturen?
Für Dreilocharmaturen benötigt man 2 separate Ventile zur Kalt- und Warmwassersteuerung und -regelung.
In Dreilocharmaturen ist jeweils ein Ventiloberteil im Griff für Kaltwasser und im Griff für Warmwasser verbaut. Die Ventiloberteile verfügen entweder über eine Kegeldichtung aus Gummi oder über Keramikscheiben.
In einigen älteren oder preisgünstigen Dreilocharmaturen sind Ventiloberteile mit Kegeldichtung eingebaut. Die Kegeldichtung besteht aus Gummi. Gummi ist ein preiswerter Werkstoff, weshalb Ventile mit Kegeldichtung kostengünstiger sind als Ventile mit Keramikscheiben. Ein Nachteil der meisten Kegeldichtungen ist, dass sie nicht kalkbeständig und daher weniger langlebig sind als Ventile mit Keramikscheiben.
Alternativ zur Kegeldichtung sind Ventile mit Keramikscheiben für Dreilocharmaturen geeignet. Bei Ventiloberteilen mit Keramikscheiben übernehmen 2 plan geschliffene Keramikscheiben die Durchflussregelung. Da Keramik sehr hart ist, sind Ventile mit Keramikscheiben verschleißfest und verfügen über eine hohe Lebensdauer. Sie dichten über den gesamten Lebenszyklus hinweg tropfsicher und zuverlässig ab.
Ventile für Dreilocharmaturen gibt es in rechts- oder linksschließender Drehrichtung und in unterschiedlichen Drehbereichen. Die Wahl des Ventiltyps hängt von konstruktiven Faktoren und dem Verwendungszweck ab.
Wie funktioniert ein Ventil für Dreilocharmaturen?
Ein Ventil für Dreilocharmaturen funktioniert, indem es entweder die Kalt- oder Warmwassermenge im jeweiligen separaten Auslass steuert, sodass die gewünschte Wassertemperatur erzielt wird.
Ventile für Dreilocharmaturen ermöglichen oder blockieren den Durchfluss von Kalt- und Warmwasser, indem das jeweilige Bedienelement betätigt wird. Das Ventil für Kaltwasser öffnet sich beispielsweise, wenn am Griff oder am Hebel für kaltes Wasser gedreht wird. Die Absperrung erfolgt über ein Ventiloberteil. Das Ventiloberteil verfügt entweder über Keramikscheiben oder Kegeldichtungen aus Gummi.
Die Drehbewegung des Bedienelements überträgt sich auf das Ventiloberteil. Im Inneren des Ventiloberteils ist eine Spindel verbaut. Die Spindel bewegt sich durch das Drehen hoch und runter. Die Bewegung der Spindel steuert die Kegeldichtung oder die Keramikscheiben, wodurch der Durchfluss ermöglicht oder abgesperrt wird.
Ventiloberteile mit Kegeldichtung sind einfach aufgebaut. Der Kegel öffnet den Durchflussweg oder sperrt ihn ab. Er ist konisch geformt und verfügt über eine Öffnung in der Mitte. Beim Öffnen des Ventils fließt das Wasser durch die Öffnung in der Mitte des Kegels. Der Wasserfluss wird unterbrochen, wenn die Öffnung vollständig blockiert ist.
Ein anderes einsetzbares Ventil für Dreilocharmaturen ist ein Keramikventil. Die obere Keramikscheibe ist beweglich und mit der Ventilspindel verbunden. Die untere Keramikscheibe ist fest im Ventiloberteil montiert. Beide Keramikscheiben verfügen über Einlassöffnungen. Die Ventilspindel dreht die obere Keramikscheibe. Mit der Drehbewegung der Spindel werden die Öffnungen der oberen Keramikscheibe über die Öffnungen der unteren Keramikscheibe geschoben. Das Wasser fließt durch die Öffnungen der beiden Keramikscheiben. Der Durchfluss wird gestoppt, wenn der Griff in die andere Richtung gedreht wird und die Öffnungen der Keramikscheiben sich nicht mehr decken.
Ventile für Dreilocharmaturen von Flühs
Flühs bietet hochwertige Ventile für Dreilocharmaturen an, die wir aus Messing-, Edelstahl- oder Rotgusslegierungen fertigen. Wir beliefern die Armaturenindustrie bereits seit Mitte der 1980er Jahre unter anderem mit ½” und ¾” Ventilen für Dreilocharmaturen.
Flühs bietet Komplettlösungen mit den Ventiltypen Unit und Drop-In für Dreilocharmaturen an.
Das Unit Ventil von Flühs ist mit einem Lifetime Oberteil ausgestattet. Dabei handelt es sich um ein Ventiloberteil mit Keramikscheiben, das die Volumenstromregelung und Absperrfunktion übernimmt. Das Flühs Unit ist speziell für den Einsatz in Dreilocharmaturen entwickelt worden. Es ermöglicht eine einfache Integration in bestehende OEM Systeme.
Eine andere Variante ist das Drop-In Ventil von Flühs. Das Drop-In nutzt ebenfalls ein Lifetime Oberteil mit Keramikscheiben. Durch den kompakten Ventilkörper vereinfacht sich die Montage am Waschtisch erheblich. Das Drop-In gibt es in 2 Grundausführungen: das Drop-In Mini und das reguläre Drop-In. Das Drop-In Mini erreicht einen maximalen Durchfluss von 12 Litern pro Minute (bei 3 bar Wasserdruck). Das reguläre Drop-In 16 Liter pro Minute (bei 3 bar Wasserdruck).
Der konsequente Einsatz von Drehteilen in den Ventilen sorgt für eine exakte Einhaltung der Dimensionen in allen Bereichen des Ventilkörpers. Wir entwickeln unsere Ventilbaugruppen stetig weiter, um kundenspezifische Anpassungen vorzunehmen.
Unsere Ventile für Dreilocharmaturen unterliegen wie alle unsere Ventile und Drehteile höchsten Qualitätsstandards, die an die DIN ISO 9001 und die ISO 14001 angelehnt sind.
