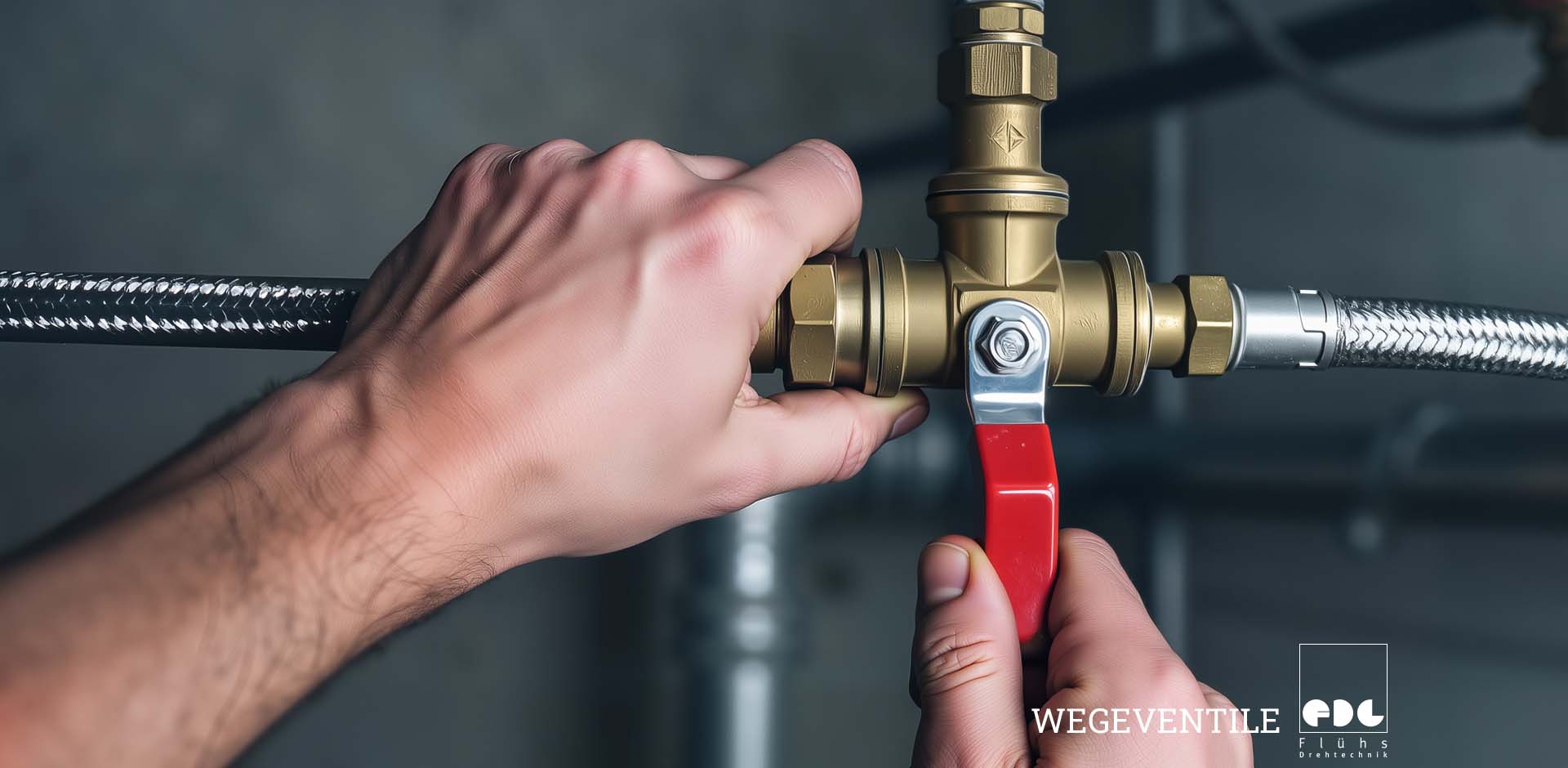

Wegeventile dienen dazu, Medien wie Trinkwasser oder Öl auf mehrere Durchflusswege umzulenken und gegebenenfalls die Leitung abzusperren oder freizugeben. Flühs bietet im Bereich der Trinkwasserinstallationen alle gängigen Wegeventile an, unter anderem 4 Wege, 3 Wege oder 2 Wege Ventile.
Flühs Drehtechnik stellt eine Vielzahl an Ventilen her, die in Sanitärinstallationen auf der ganzen Welt installiert werden. Wegeventile decken wir unter anderem mit unserer Motion Ventilreihe ab, wobei wir je nach Kundenanforderungen spezifische Anpassungen vornehmen.
Ein Wegeventil wird neben Sanitäranwendungen in industriellen Maschinen und für Antriebssteuerungen eingesetzt. Sie werden je nach Anwendungsbereich entweder hydraulisch, elektrisch, pneumatisch oder manuell betrieben. Die verschiedenen Arten von Wegeventilen variieren in ihrer Betätigungsart sowie in der Anzahl der Anschlüsse und der möglichen Betriebszustände. Je nach Einsatzgebiet und Steuerungsart verfügen sie über unterschiedliche Steuerelemente (zum Beispiel Kugel, Keramikscheiben, Schieber oder Membran).
Dieser Text behandelt grundlegendes Wissen zu Wegeventilen und erklärt, wie sie funktionieren, wobei auf die verschiedenen Arten von Wegeventilen eingegangen wird.
Ein Wegeventil ist ein wesentliches Bauteil in Pneumatik-, Hydraulik- und Trinkwassersystemen, das mehrere Wege in Rohrleitungen öffnet oder schließt und Medien auf mehrere alternative Wege umleitet.
Wegeventile werden vielseitig in verschiedenen Bereichen eingesetzt. Wegeventile werden beispielsweise in pneumatischen Steuerungen für Zylinder oder Antriebe montiert. Sie werden unter anderem für Pumpen und Kompressoren verwendet. In der Trinkwassertechnik kommen 3 Wege Ventile häufig in Dusch- und Badarmaturen zum Einsatz. In Dusch- und Badarmaturen sind Wegeventile dafür zuständig, das Wasser entweder auf die Handbrause, auf die Kopfbrause oder den Badewannenauslauf bzw. die Schwallbrause umzustellen. In der Gebäudetechnik finden Wegeventile in der Regelung von Heizungs- und Klimaanlagen Anwendung.
Wegeventile erfüllen je nach Anwendungsfall mehrere Funktionen. Sie übernehmen zum Beispiel die Absperrung oder Freigabe der Rohrleitung oder lenken den Durchfluss gezielt auf verschiedene Wege um.
In Trinkwasserarmaturen werden Wegeventile in Form von Kugelventilen oder Membranventilen installiert. Kugelventile lenken das Wasser mithilfe einer drehbaren Kugel auf mehrere Wege. Membranventile verfügen über eine flexible Membran aus Elastomeren wie zum Beispiel EPDM (Ethylen-Propylen-Dien-Kautschuk) oder FKM (Fluorkautschuk). Die Membran bietet eine zuverlässige Absperrung und zusätzlich eine effektive Barriere gegen Schmutzpartikel.
Wie ein Wegeventil funktioniert, hängt von seinem Aufbau und seinem Anwendungsgebiet ab, was im folgenden Abschnitt erklärt wird.
Ein Wegeventil funktioniert durch einen Umstellmechanismus, der eine Änderung der Durchflussrichtung bewirkt, den Durchfluss freigibt oder absperrt.
Die Betätigung eines Wegeventils erfolgt elektrisch, manuell oder hydraulisch. Ein manuell betätigbares Wegeventil funktioniert über einen Griff, einen Hebel oder einen Drehknopf. Dieses Bedienelement bewegt einen Schieber, eine Kugel, eine Keramikscheibe oder eine Membran. Dadurch wird die Leitung geöffnet oder abgesperrt. Bei Ventiloberteilen an beispielsweise Wasserhähnen erfolgt die Absperrung oder Freigabe der Leitung durch Drehung an der Ventilspindel.
Ein elektrisch betätigtes Wegeventil ist zum Beispiel ein Magnetventil, das den Schieber mithilfe einer Magnetspule bewegt, um die Leitung zu öffnen, abzusperren oder den Durchfluss umzulenken. Alternativ erfolgt die Betätigung des Wegeventils über einen elektrischen Stellantrieb. Beim elektronischen Wegeventil mit Magnetspule erzeugt die Spule ein Magnetfeld, wenn sie unter Strom gesetzt wird. Das Magnetfeld zieht den Schieber oder Kolben an, der die Leitung freigibt. Sobald kein Strom mehr fließt, kehrt der Schieber oder der Kolben durch einen Federmechanismus in die Ausgangsstellung zurück. Ist das elektronische Wegeventil mit einem Stellantrieb ausgestattet, verschiebt ein Elektromotor die Ventilspindel, wodurch sich das Ventil öffnet oder schließt.
Ein hydraulisches Wegeventil funktioniert durch Druck, der durch Fluide wie Öl oder Wasser erzeugt wird. Die Steuerung erfolgt dabei entweder direkt über einen Druckanschluss am Ventil oder indirekt über ein vorgesteuertes Ventil. Über den Druckanschluss oder das vorgesteuerte Ventil wird hydraulischer Druck zugeführt. Der hydraulische Druck sorgt dafür, dass sich der Schieber im Ventilkörper in Bewegung setzt und das Ventil sich öffnet, schließt oder den Durchfluss umleitet. Lässt der zugeführte hydraulische Druck nach, kehrt der Schieber über eine Feder in die Ausgangsposition zurück. Hydraulisch betätigte Wegeventile kommen größtenteils in Industrieanlagen und großen Trinkwasseranlagen zum Einsatz.
Wegeventile unterscheiden sich in ihrem Aufbau und in ihrer Funktion, die sie in der spezifischen Anwendung erfüllen. Im Folgenden werden die gängigsten Arten von Wegeventilen beschrieben.
Es gibt viele verschiedene Arten von Wegeventilen, darunter 3/2 Wegeventile, 2/2 Wegeventile und 3/3 Wegeventile. Die Zahlen in der Benennung von Wegeventilen geben Auskunft über die Anzahl der Anschlüsse und die Anzahl der möglichen Schaltstellungen. Grundsätzlich unterscheiden sich Wegeventile in Bezug auf ihre Steuerelemente (beispielsweise Schieber oder Ventilkegel), die Anzahl der Schaltstellungen und Anschlüsse sowie ihre Betätigungsart (pneumatisch, hydraulisch, elektrisch oder manuell).
3/2 Wegeventile sind Ventile mit 3 Anschlüssen und 2 Schaltstellungen. In der Trinkwassertechnik werden 3/2 Wegeventile zur Entleerung von Leitungen oder zur automatisierten Spülung eingesetzt. Das 3/2 Wegeventil wird verwendet, um den Durchfluss zwischen 2 Leitungswegen umzustellen, zum Beispiel zwischen Wasserentnahme und Leitungsentleerung.
2/2 Wegeventile sind Ventile mit 2 Anschlüssen und 2 Schaltstellungen. Das heißt, sie bestehen aus einem Einlass und einem Auslass und verfügen über 2 Betriebszustände (offen/geschlossen). 2/2 Wegeventile werden installiert, um zwischen 2 Leitungen oder Betriebszuständen umzuschalten. Typische Einsatzgebiete für 2/2 Wegeventile sind Armaturen zur Wasserabsperrung (zum Beispiel bei Leckageüberwachung), Hygienespülungen oder Sensor Armaturen.
3/3 Wegeventile sind Ventile mit 3 Anschlüssen und 3 Schaltstellungen. 3/3 Wegeventile werden bei Anlagen mit verschiedenen Wasserqualitäten oder Temperaturniveaus eingesetzt. Ein Beispiel für solche Anlagen sind Laboreinrichtungen, in denen eine einzige Armatur Trinkwasser, demineralisiertes Wasser und Reinstwasser bereitstellt.
Wegeventile von Flühs sind beispielsweise Umsteller wie unsere Motion Ventile. Sie dienen dazu, das Wasser in Trinkwasserrohrleitungssystemen umzulenken.
Unsere Motion Ventile sind in der Lage, vorgemischtes Wasser auf maximal 3 alternative Wasserwege umzustellen. Ihre Betätigung erfolgt manuell. Sie werden unter anderem in Badarmaturen eingesetzt, um das Wasser zur Kopfbrause, zur Handbrause oder zur Schwallbrause zu lenken. Für Motion Ventile sind mehrere Konfigurationen möglich. Das Motion ist mit 2 oder 3 Anschlüssen verfügbar, wobei die Drehbereiche 90°, 180° und 360° umsetzbar sind. Optional lässt sich in das Motion Ventil eine Absperrfunktion integrieren.
Mit THEBOX bietet Flühs ein elektronisches Wegeventil an, das Kalt- und Warmwasser mischt, über eine thermostatische Regelung verfügt und einen Motion 3-Wege-Umsteller innerhalb eines Gehäuses integriert. Es lässt sich über eine offene Software Schnittstelle mit anpassbarer Benutzeroberfläche einstellen.
